一、行業背景
航運是世界貿易的主要方式,占世界貿易總量的80%以上,中國約95%的國際貿易貨物量是通過航運完成的。隨著國際貿易的持續增長,船舶航運需求也在不斷擴大。
2023年全球油船接單總量2871萬載重噸,是2022年的3.2倍;2023年末手持訂單量4785萬載重噸,較2022年同比增長59.1%。2023年LNG船新船造船完工量共41艘,同比增長20.6%,2023年末手持訂單量為341艘,較2022年同比增長5.2%。
隨著新材料、新能源、智能化技術的應用,船舶性能得到顯著提升,采用低碳、清潔的能源替代傳統燃油,減少船舶排放對環境的影響;船舶各運行系統的壓力液位監測,對于壓力變送器也提出了更為苛刻的要求:如振動、耐高濕度高鹽環境,易燃易爆危險性,腐蝕性介質測量,船級社認證要求。

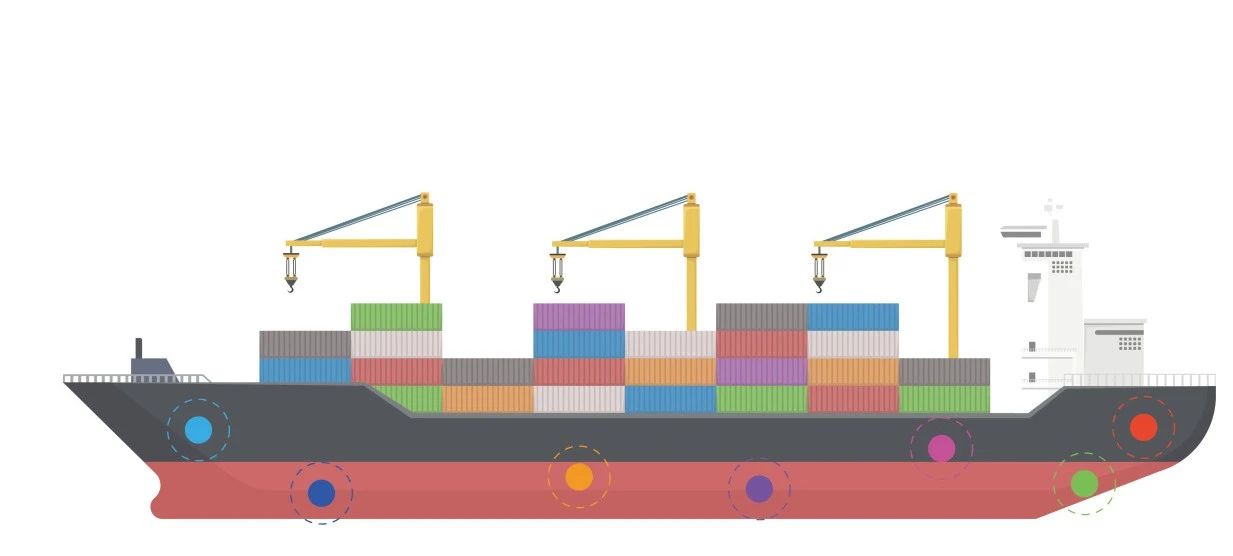

船舶制造是船舶行業的核心,船舶擁有龐大的控制系統,包括燃料供給系統、壓載水管理系統、船舶尾氣脫硫脫銷系統等,根據工況要求,對于各系統的管道壓力和料艙液位都有專業測量需求。
二、應用場景:燃料供給系統
系統概述:

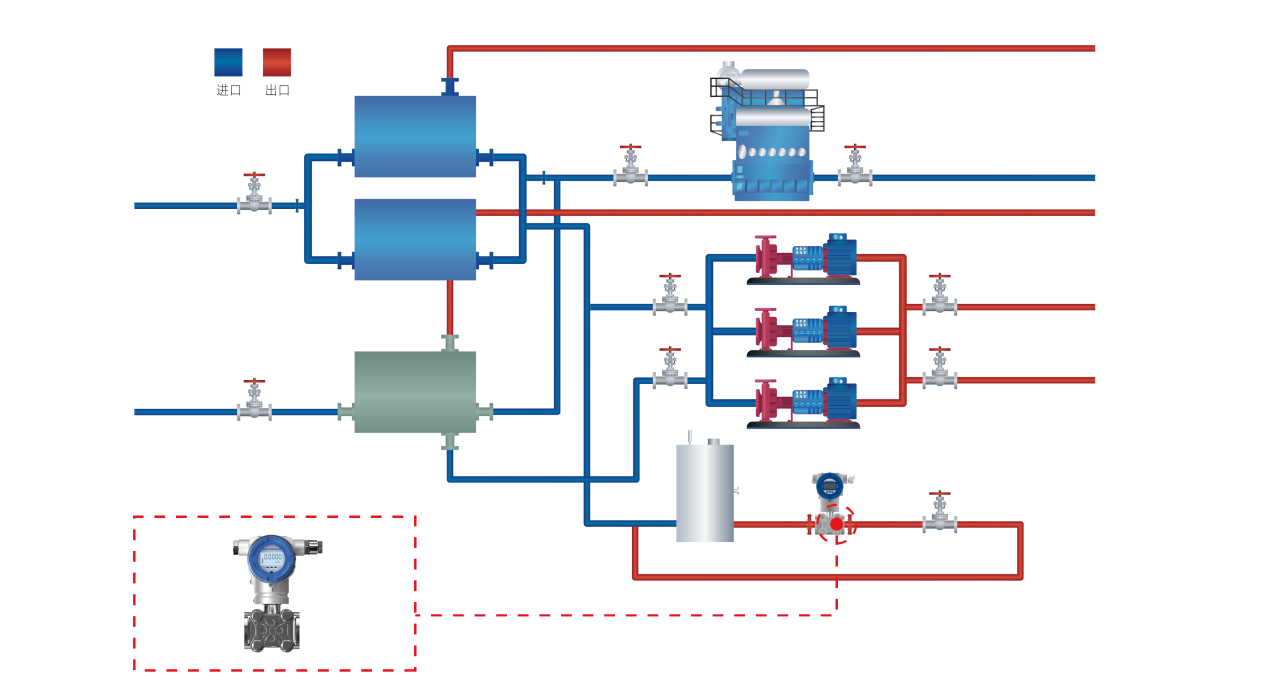

船用LNG燃料供氣系統將船上存儲的液化天然氣通過氣化、加熱、加壓,定時定量地提供給船舶主機或其它用氣設備。燃料艙監控系統對燃料艙的壓力、溫度、液位進行監測,以確保整個氣體燃料系統的安全管理。LNG加注站內的充裝管線和蒸氣回氣管線,需要配置壓力變送器及溫度儀表,實時對管線內壓力進行監測。LNG氣化/加熱系統中:氣化加熱器與燃?xì)饩彌_罐、增壓泵、安全閥和低溫截止閥,以及壓力變送器和溫度儀表集成到一個氣密冷箱內,形成氣化加熱器撬塊。
麥克測量應用方案:
1、船舶航運時的顛簸及設備運行極易引起船體的震動,此種環境下需要對燃料供給系統中的燃油用量進行精準測量。麥克智能壓力變送器采用第二代單晶硅復合傳感器技術,使用MCU神經網絡高級算法,多溫度點多壓力點進行網絡補償,測試振動影響<0.1%,使得變送器在振動環境下產品依然能保持±0.075%F.S.的精準測量,搭配麥克設計的安裝支架,大大消除了振動給管道壓力測量帶來的影響。
2、燃油罐體及管道上可能存在的油料泄漏等問題,這使得需要一款安全防爆的壓力變送器來對罐體及管線的壓力實時監測。麥克智能壓力變送器的設計完全符合國內外防爆標準要求,產品取得了PCEC、NEPSI等中國防爆證書及ATEX、IECEx、CSA等國際防爆證書。
三、應用場景:壓載水管理系統
系統概述:

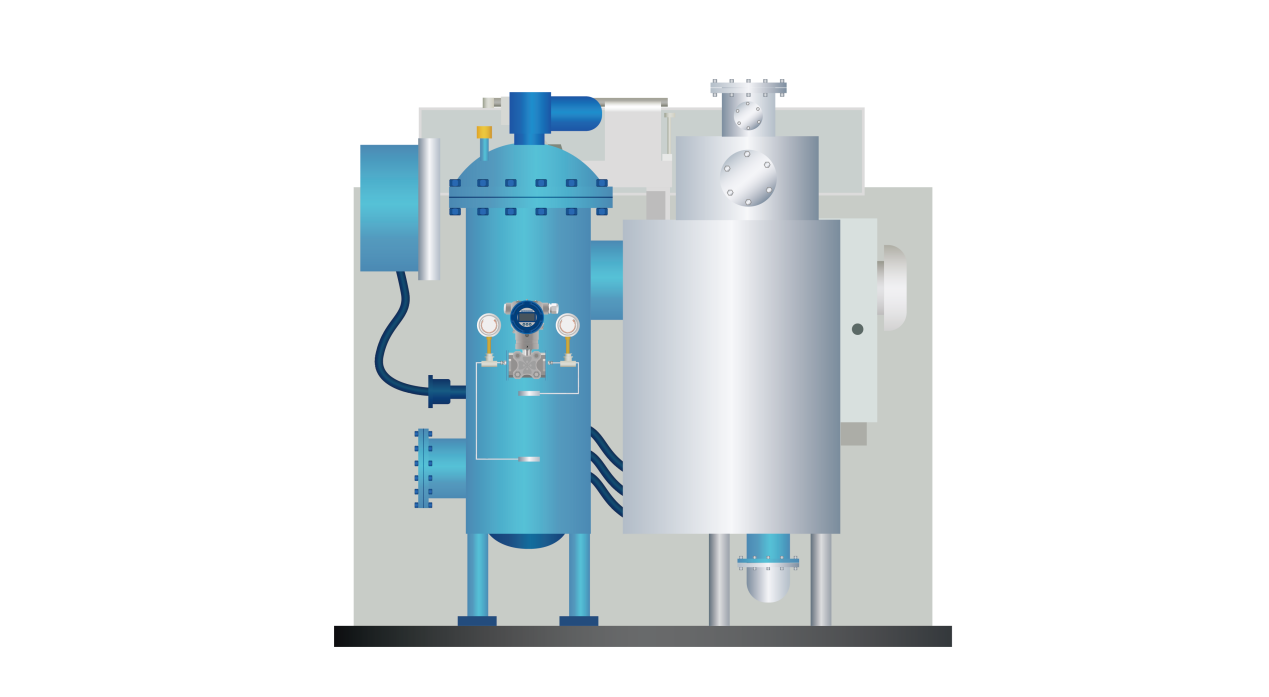

船舶壓載水管理系統,是對船舶排放海里的壓載水進行處理的裝置。系統包括控制單元、過濾器、壓載水泵、壓載水管路、壓載艙及有關閥件等。壓載水管理系統需要測量進水流量、水箱液位和系統壓力。由于船舶長期在海水、河水等相對惡劣的環境下航運,海水腐蝕、船艙內常年潮濕,壓力變送器安裝在管道和罐體上,需要克服海洋微生物、沉積物等對壓力測量帶來的影響。
麥克測量應用方案:
對于船舶上的特殊工況要求,麥克傳感的雙膜片結構壓力變送器,完美解決船上易發生的海水冷凝、海水潑濺、海水鹽霧結晶等問題。除此之外,麥克智能壓力變送器產品具備IP67防護等級,通過WF2防腐測試,可提供哈C、鉭等多種防腐膜片,產品可提供316不銹鋼殼體,具備DNV、RS、CCS等全球8個國家的船級社認證,為船舶行業客戶提供安全、可靠、專業的壓力測量方案。
四、應用場景:船舶尾氣脫硫脫銷系統
系統概述:

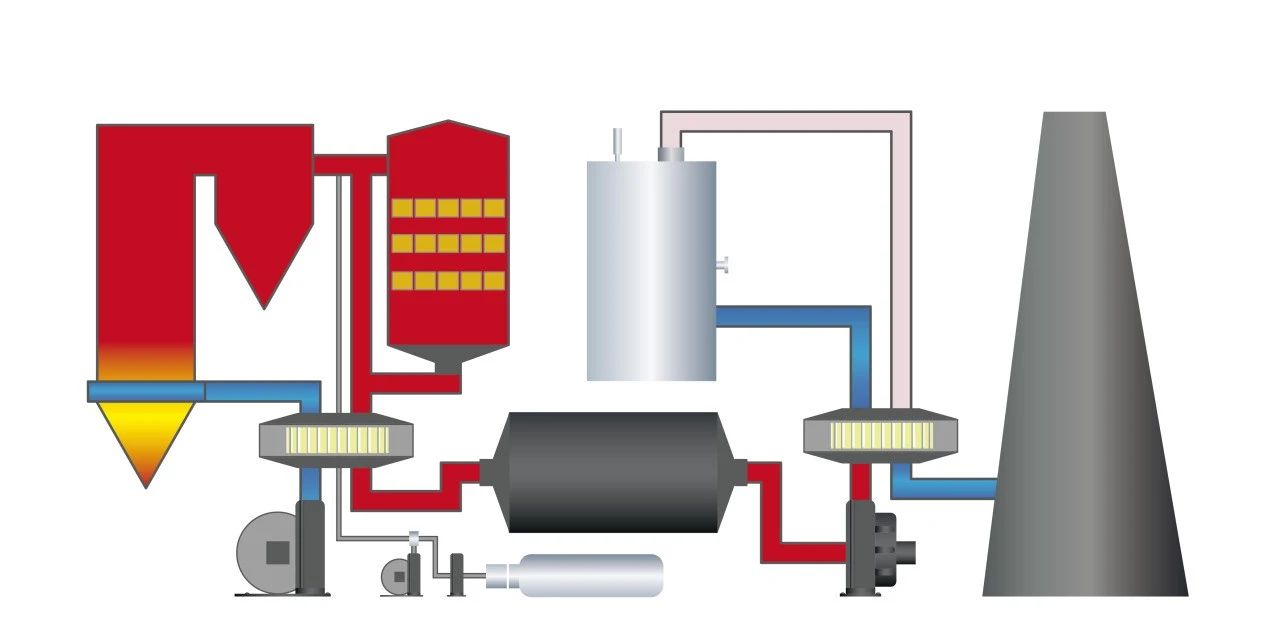

船舶廢氣處理系統主要包括脫硝和脫硫兩個子系統,利用多種傳感器(壓力、溫度、流量等)采集運行過程中的重要參數,實現整套系統的智能控制。
船舶脫硫塔一般安裝在主機和發電機排煙管上,用來去除廢氣中的硫化物及顆粒物。船舶廢氣脫硝系統采用選擇性催化還原法,脫硝系統主要包括催化反應器、尿素供應單元、尿素定里噴射單元、集散控制系統。
麥克測量應用方案:
1、船舶廢氣處理中,洗滌塔、風機風口等設備介質溫度高,需提供可在高溫環境下測量壓力的變送器。麥克提供的雙填充液隔膜系統可測量高溫工況,配套耐高溫硅油,實現現場壓力穩定監測。
2、船舶尾氣脫硫脫硝處理系統中,海水洗滌、各種化學品介質會對壓力測量產品造成腐蝕,麥克針對此工況提供耐腐蝕性316L不銹鋼殼體,提供316L、HC-276、鉭、鈦等耐腐蝕膜片,并且可提供膜片鍍金、噴涂、PFA貼膜等耐腐蝕處理工藝,完全應對船舶嚴苛環境的壓力測量需求。
五、應用案例

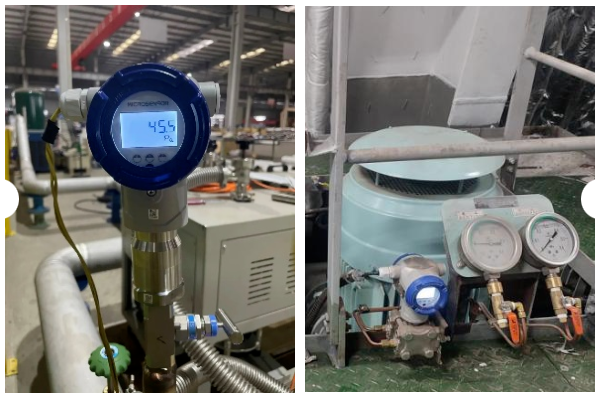

(左為江蘇某船舶客戶LNG燃料真空保溫系統壓力監測;右為廣州某客戶船舶發電機冷卻用海水進出口壓差測量)
六、推薦產品

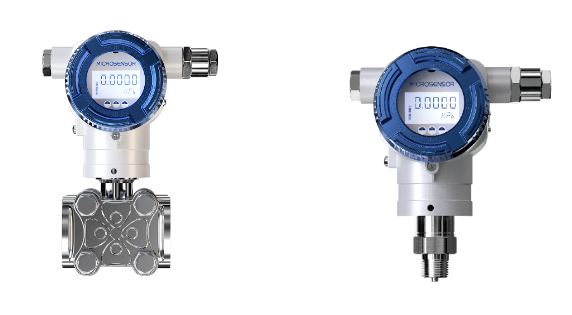

MDM7000智能壓力變送器
- 采用第二代單晶硅復合傳感器技術,芯體自動化封裝、溫度壓力全自動補償校準,每臺出廠提供檢驗報告;
- 具備DNV、CCS、RS、NK、ABS、BV、KR、LR8個國家的船級社認證,可滿足全球客戶的船舶產品需求;
- 產品滿足PCEC、NEPSI等中國防爆證書及ATEX、IECEx、CSA等國際防爆證書要求;
- 精度:±0.075%FS、±0.05%FS
- 年穩定性:±0.1%SPAN/5年
- 多種殼體可針對各種工況要求:鋁合金殼體、316L不銹鋼殼體、低銅鋅殼體產品采用模塊化設計,雙腔室結構,防護等級IP67,運維成本低;
- 產品最高靜壓:42MPa;
- 低溫液晶顯示:-40℃-70℃;
- 優異的EMC性能,具有CE、ROSH認證;
- 提供多種壓力過程連接規格、電氣連接規格,適配不同的現場工況需求。
